HD-MFlow 해석 보고서 자동 출력 — 사출 성형해석 결과를 표준 보고서로

사출 해석 결과를 보고서로 정리하는 작업은 시간이 많이 듭니다. HD-MFlow의 해석 보고서 자동 출력이 어떤 구성으로 무엇을 담아 주는지 정리합니다.

표지와 목차 — 보고서의 기본 정보

자동 출력된 보고서는 제품 형상과 해석 종류(Flow+Warp)가 표시된 표지로 시작합니다. 표지에서는 아이템명, 해석 시퀀스, Engineer, Manager 항목을 확인할 수 있으며, 이어서 목차 페이지가 구성됩니다. 보고서를 받아보는 관리자나 유관 부서 입장에서는 표지만으로 어떤 제품에 어떤 해석을 수행했고 누가 담당했는지 파악할 수 있습니다.

보고서 구성 — 조건부터 결과까지 한 문서에

• I. 제품 데이터 — 러너 시스템과 제품 형상을 확인합니다.
• II. 메쉬 설정 — 제품 메쉬 설정과 제품 두께 등을 확인합니다.
• III. 수지 선택 — 해석에 사용한 수지 데이터를 확인합니다.
• IV. Process Settings — 설정한 사출 프로세스 조건(온도·보압·냉각 등)을 확인합니다.

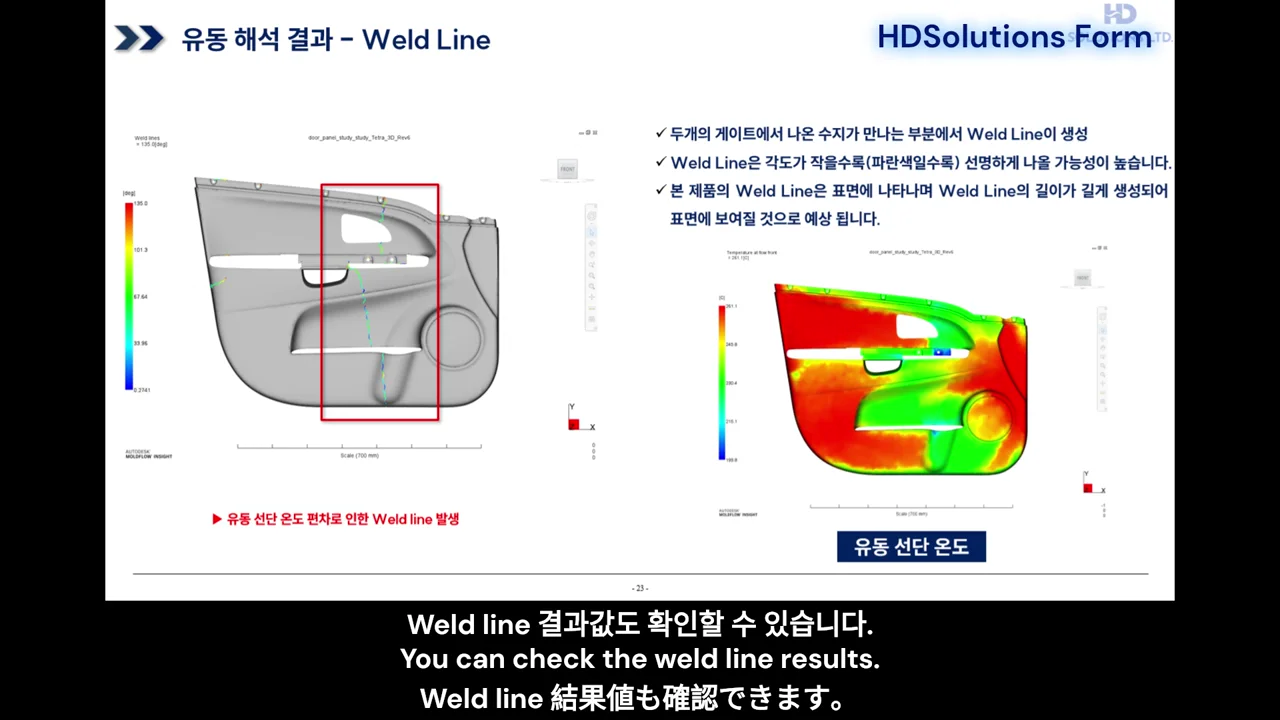

• V. 해석 결과 — 유동(충전) 단계, 유동 선단 온도, 압력, 형체력, 시간차, 수축, Sink Mark, Weld Line 등을 확인합니다.

결과 확인 — 캡처와 애니메이션, 그리고 판정

해석 결과는 캡처 사진뿐 아니라 애니메이션으로도 확인할 수 있습니다. 유동 충전 단계는 8단계로 나누어 확인할 수 있어, 수지가 캐비티를 채워가는 과정을 단계별로 검토할 수 있습니다. 또한 결과에는 판정과 조건표가 함께 정리됩니다. 예를 들어 최대 사출 압력과 안전율(80% 사출 압력 기준), 최대 형체력과 안전율(80% 형체력 기준)을 확인할 수 있어, 결과의 적정성을 별도 계산 없이 문서에서 바로 확인할 수 있습니다.

현장에서의 의미

해석 조건과 결과를 사람이 일일이 문서로 옮겨 정리하면 상당한 시간이 소요됩니다. HD-MFlow로 표준 보고서를 자동 출력하면 보고서 작성 시간이 줄고, 담당자마다 다를 수 있는 보고 양식이 표준화됩니다. 조건·메쉬·수지·결과·판정이 정해진 순서로 정리되므로, 보고서를 받아보는 쪽에서도 필요한 정보를 일관된 위치에서 찾을 수 있습니다.
