NCG CAM 황삭 툴패스 분리 — 데이터 용량과 가공 구간을 나누는 방법

큰 황삭 툴패스는 데이터 용량과 장비 전송·관리가 부담입니다. NCG CAM 툴패스 분할로 하나의 툴패스를 길이 기준 두세 개로 나누는 방법을 정리합니다.

왜 황삭 툴패스를 분리해야 할까

황삭은 절삭량이 많은 만큼 툴패스 데이터의 용량도 커지기 쉽습니다. 큰 툴패스 하나로 운영하면 장비로 전송하거나 파일을 관리하는 과정이 번거로워집니다.

NCG CAM에서는 하나의 큰 황삭 툴패스를 여러 개로 분리해 관리할 수 있습니다. 데이터 용량을 나눠서 다룰 수 있을 뿐 아니라, 가공 자체를 구간별로 분할할 수 있어 교대 시점이나 공구 교체 구간을 나누는 데에도 유리합니다.

작업 흐름: 바운더리 생성부터 분리까지

• 바운더리 생성 — 가공 영역을 정의합니다.
• 링크 생성 — 툴패스를 연결합니다.
• 가공 시간 체크 — 생성된 툴패스의 가공 시간을 확인합니다.
• 툴패스 분할 아이콘 선택 — 분할 기능을 실행합니다.

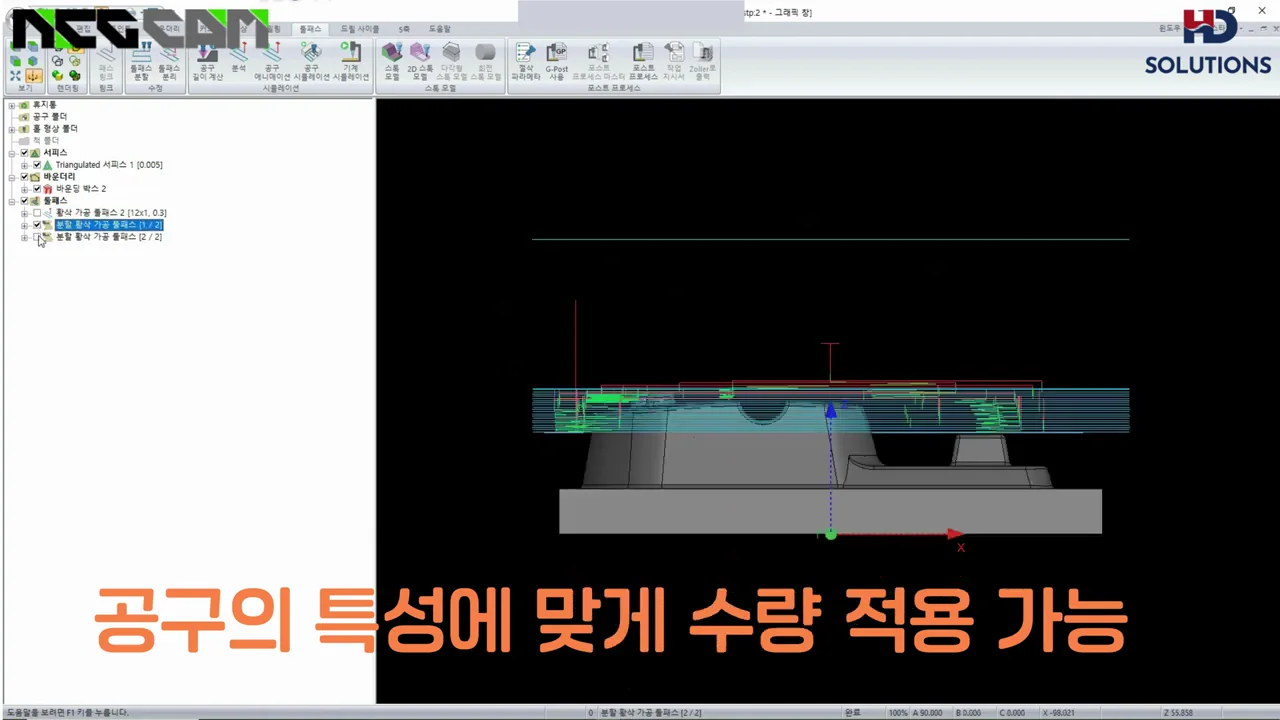

• 수량 적용 — 공구의 특성에 맞게 분할 수량을 적용합니다.
• 툴패스 분리 선택 — 분리 기준을 선택해 툴패스를 나눕니다.

'길이' 기준으로 두 개, 세 개로 분리

분리 선택은 길이로 조절합니다. 길이 기준을 조정하면 하나의 툴패스를 두 개 또는 세 개의 툴패스로 분리할 수 있습니다. 각 툴패스의 데이터 용량이 관리 가능한 수준으로 줄어들고, 가공 구간이 자연스럽게 분할되므로 교대 시점에 맞춰 가공을 끊거나 공구 교체 구간을 미리 나눠두는 공정 계획을 세우기가 쉬워집니다.

정리

• 큰 황삭 툴패스는 데이터 용량과 장비 전송·관리 측면에서 부담이 됩니다.
• 툴패스 분할 기능으로 하나의 툴패스를 길이 기준으로 두세 개로 분리할 수 있습니다.
• 데이터 용량 관리는 물론, 교대·공구 교체 구간을 나누는 공정 분할에도 활용할 수 있습니다.
