도입 요약

NCG CAM을 쓰는 현장에서 반복 작업이 길어지는 이유는 툴패스 기능이 부족해서만은 아닙니다. CAD 모델을 확인하고, 가공 영역을 나누고, 공구를 고르고, 조건을 입력하고, 링크와 순서를 조정하고, 간섭을 확인하는 과정이 작업자 경험에 흩어져 있기 때문입니다.

툴패스 자동화는 이 판단을 모두 없애는 것이 아니라 반복되는 판단을 표준화하는 방향으로 접근해야 합니다. 가공 유형별 템플릿, 공구 조건, 안전 높이, 링크 규칙, 검증 루틴, 작업지시서 출력 기준이 정리되면 CAM 작업자는 예외 판단에 더 집중할 수 있습니다.

• 툴패스 자동화는 클릭 수를 줄이는 일보다 반복 조건을 표준화하는 일에 가깝습니다.
• CAD 모델, 가공 영역, 공구 조건, 링크 규칙, 검증 루틴을 먼저 정리해야 합니다.
• NCG CAM 적용 범위는 표준화 가능한 반복 작업과 작업자 판단이 필요한 예외 작업을 나눠 잡는 것이 좋습니다.

툴패스 자동화는 클릭 수를 줄이는 일이 아닙니다

CAM 자동화를 이야기할 때 가장 먼저 떠오르는 것은 클릭 수 감소입니다. 하지만 현장에서 더 중요한 것은 반복 판단을 줄이는 것입니다. 같은 형상의 반복 가공인데도 매번 공구 조건을 다시 고르고, 링크 순서를 다시 손보고, 안전 높이를 다시 확인한다면 작업 시간은 계속 늘어납니다.

툴패스 자동화는 작업자의 판단을 대체하는 방식이 아니라 표준 조건을 먼저 제안하고, 작업자가 확인과 예외 조정을 하는 방식이 현실적입니다. 이렇게 해야 빠르면서도 안전한 CAM 작업 흐름을 만들 수 있습니다.

• 반복 형상과 반복 공정은 표준 조건을 먼저 호출하도록 설계합니다.
• 작업자는 자동 생성 결과를 검토하고 예외 조건만 조정하는 흐름이 좋습니다.
• 자동화 범위는 속도보다 가공 안전성과 재현성을 함께 봐야 합니다.

반복 툴패스 문제는 조건이 흩어질 때 생깁니다

반복 툴패스 문제가 생기는 현장은 대개 조건이 여러 곳에 흩어져 있습니다. 공구 조건은 작업자 개인 파일에 있고, 가공 순서는 이전 프로젝트를 복사하며, 안전 높이는 기억에 의존하고, 간섭 체크는 납기 직전에 확인하는 식입니다.

이런 방식에서는 숙련자의 경험이 성과를 만들지만, 동시에 작업 표준이 개인에게 묶입니다. 신규 작업자가 들어오거나 납기가 급해지면 품질과 가공 시간이 흔들립니다. NCG CAM 툴패스 자동화는 이 흩어진 조건을 재사용 가능한 데이터로 정리하는 데서 시작합니다.

• 공구 조건, 가공 순서, 안전 높이, 링크 설정이 개인 파일에 흩어지면 재현성이 떨어집니다.
• 이전 프로젝트 복사는 빠르지만 모델 조건이 다르면 오류가 숨어들 수 있습니다.
• 반복 작업은 템플릿과 검증 루틴으로 분리해야 안정적으로 줄일 수 있습니다.

1단계. CAD 모델과 가공 영역을 정리합니다

툴패스 자동화의 첫 단계는 모델을 읽는 방식입니다. 어떤 면을 황삭, 황잔삭, 정삭, 잔삭 대상으로 볼지, 가공 제외 영역은 어디인지, 기준 좌표와 소재 크기는 어떻게 잡을지 정리되어야 합니다.

모델 기준이 흔들리면 이후 공구 조건과 툴패스가 자동화되어도 결과가 흔들립니다. 특히 금형이나 복잡한 3D 형상에서는 면 빠짐, 작은 포켓, 깊은 코너, 언더컷, 홀더 간섭 가능 영역을 먼저 확인해야 합니다. 자동화는 모델 이해를 건너뛰는 것이 아니라 모델 검토 루틴을 앞에 배치하는 방식이어야 합니다.

• 황삭, 황잔삭, 정삭, 잔삭 대상 영역을 나누는 기준을 정합니다.
• 가공 제외 영역, 소재 크기, 기준 좌표, 여유값을 먼저 확인합니다.
• 면 빠짐과 간섭 가능 영역은 자동 툴패스 생성 전 검토 루틴에 넣습니다.

2단계. 공구 조건과 가공 템플릿을 표준화합니다

툴패스 자동화에서 가장 큰 효과는 공구 조건 표준화에서 나옵니다. 같은 소재와 유사 형상인데도 작업자마다 공구, 절입량, 피치, 이송, 회전수 기준이 다르면 자동화 결과가 일관되지 않습니다.

가공 유형별 템플릿을 만들면 반복 판단을 줄일 수 있습니다. 예를 들어 황삭 템플릿, 황잔삭 템플릿, 정삭 템플릿, 잔삭 템플릿을 나누고, 각 템플릿에 공구 후보, 절입량, 스텝오버, 링크 방식, 안전 높이, 검증 항목을 연결합니다. 처음부터 모든 품목을 표준화하기보다 반복 빈도가 높은 작업부터 시작하는 것이 좋습니다.

• 소재, 형상, 가공 유형별로 공구 후보와 조건을 정리합니다.
• 황삭, 황잔삭, 정삭, 잔삭 템플릿을 나누면 자동화 기준이 분명해집니다.
• 반복 빈도가 높은 작업부터 템플릿화해야 현장 적용성이 높습니다.

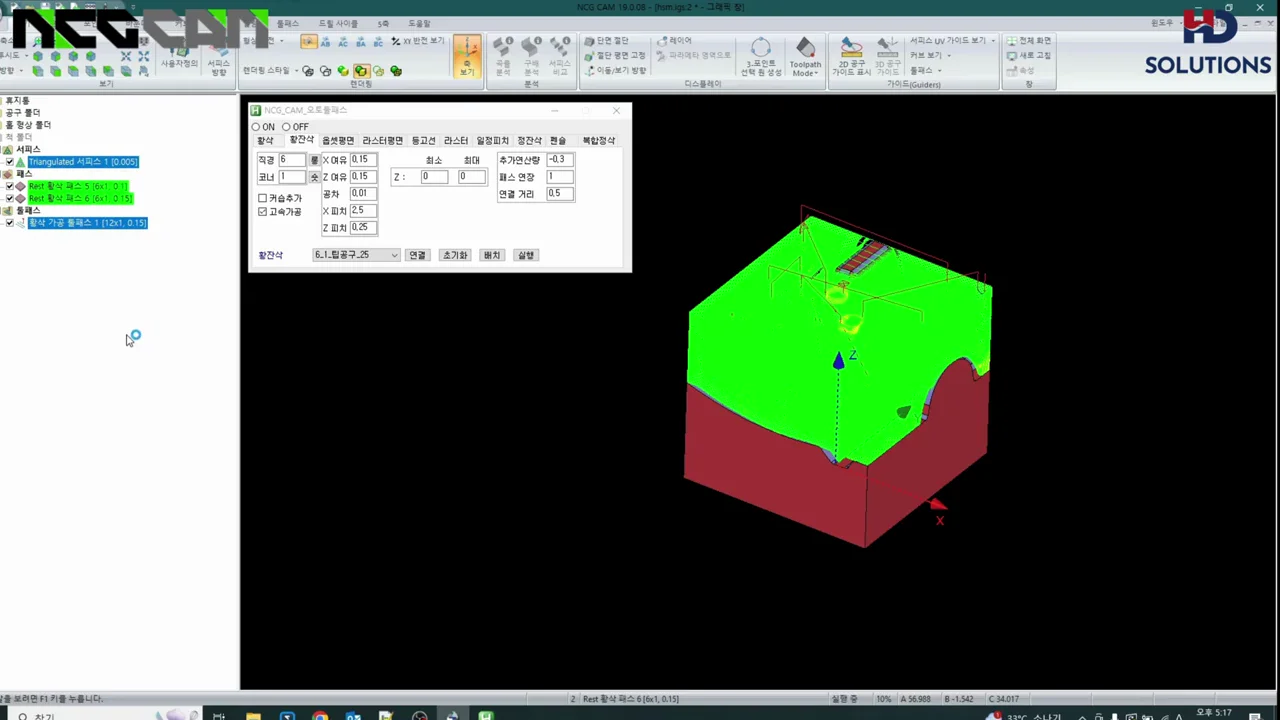

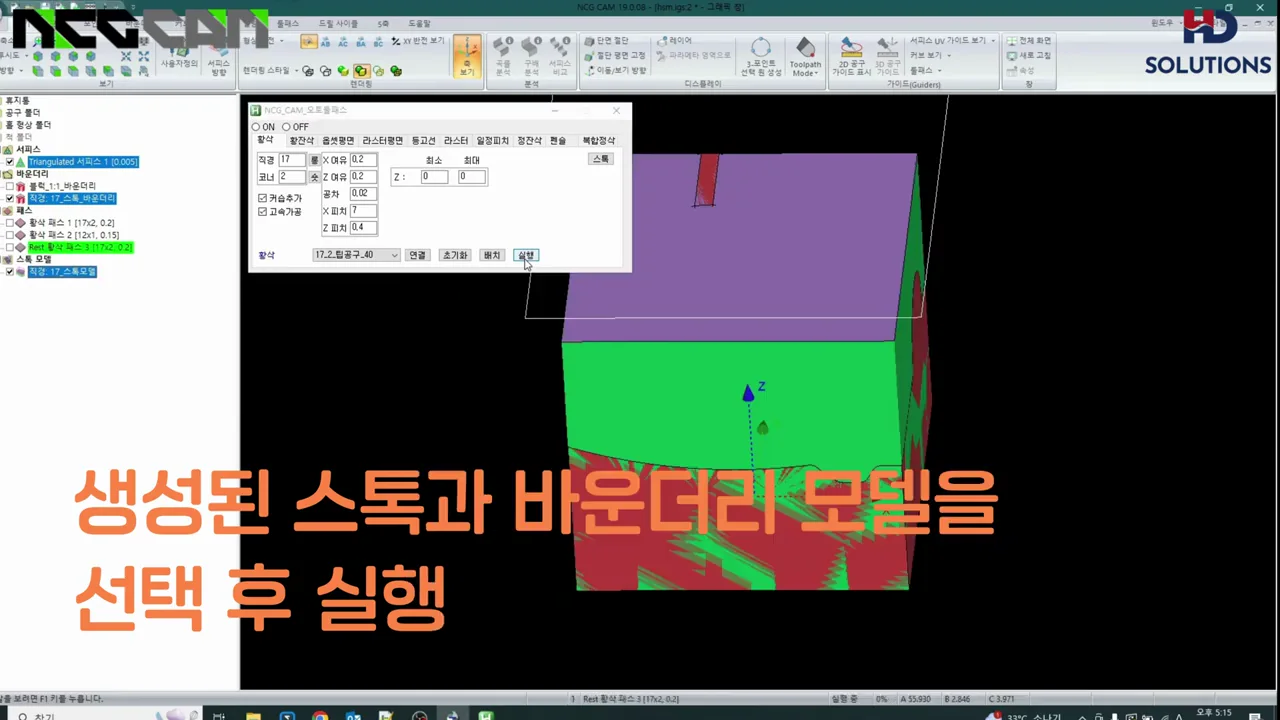

3단계. 오토툴패스로 반복 생성 시간을 줄입니다

오토툴패스는 반복 조건을 기반으로 툴패스를 빠르게 생성하는 흐름입니다. 작업자가 매번 처음부터 조건을 입력하는 대신, 모델과 가공 영역을 기준으로 표준 템플릿을 불러오고 필요한 조건만 조정합니다.

이때 목표는 무조건 자동 생성이 아닙니다. 표준 조건으로 빠르게 초안을 만들고, 작업자가 가공 안전성, 표면 품질, 공구 접근성, 링크 동선을 확인하는 구조가 좋습니다. 자동화는 초안을 빠르게 만드는 데 강하고, 최종 판단은 여전히 현장 경험과 검증 루틴이 함께 해야 합니다.

• 오토툴패스는 표준 템플릿으로 툴패스 초안을 빠르게 만드는 흐름입니다.
• 작업자는 자동 생성 결과에서 예외 조건과 위험 구간을 집중 검토합니다.
• 자동화 결과는 항상 검증 루틴과 함께 운영해야 합니다.

4단계. 링크와 순서, 간섭 검증을 루틴화합니다

툴패스 자동화에서 자주 놓치는 부분은 링크와 순서입니다. 개별 툴패스가 맞아도 공구 이동 링크가 불필요하게 길거나, 순서가 비효율적이거나, 홀더 간섭 가능성이 있으면 실제 가공 시간과 안전성이 떨어집니다.

따라서 자동화 후에는 링크 이동, 공구 접근 방향, 홀더 간섭, 잔삭 누락, 공구 변경 횟수, NC 데이터 순서를 검증하는 루틴이 필요합니다. 이 루틴이 문서화되어 있으면 작업자별 편차를 줄일 수 있고, CAM 데이터가 현장으로 넘어간 뒤 수정되는 일을 줄일 수 있습니다.

• 링크 이동과 공구 순서는 실제 가공 시간에 직접 영향을 줍니다.
• 홀더 간섭과 잔삭 누락은 자동 생성 후 반드시 검증해야 합니다.
• 검증 루틴을 체크리스트로 남기면 작업자별 편차를 줄일 수 있습니다.

5단계. NC 데이터와 작업지시서를 함께 남깁니다

툴패스 자동화의 결과는 NC 데이터만이 아닙니다. 어떤 모델에서 어떤 공구와 조건을 썼고, 예상 가공 시간은 얼마였으며, 현장 작업자가 어떤 주의사항을 봐야 하는지까지 함께 남아야 합니다.

NC 데이터와 작업지시서가 분리되면 현장에서는 다시 전화나 메신저로 확인하게 됩니다. CAM 조건, 공구 리스트, 셋업 기준, 검증 결과, 예상 가공 시간, 주의사항이 작업지시서에 묶이면 가공 현장의 반복 확인을 줄일 수 있습니다. 이 데이터가 MES와 연결되면 이론 시간과 실제 가공 시간을 비교하는 기반도 됩니다.

• NC 데이터, 공구 리스트, 셋업 기준, 검증 결과를 함께 남깁니다.
• 작업지시서에는 현장 작업자가 확인해야 할 주의사항이 포함되어야 합니다.
• 이론 가공 시간과 실제 가공 시간을 비교하면 다음 표준 조건 개선에 활용할 수 있습니다.

HD솔루션즈의 NCG CAM 적용 관점

HD솔루션즈는 CAD/CAM 기술지원 경험을 바탕으로 현장 가공 흐름에 맞는 CAM 적용 범위를 정리합니다. NCG CAM은 배우기 쉬운 3D CAM 소프트웨어로 빠른 연산, 가공 시간 단축, 다양한 CAD 호환성을 강조하며, 반복 툴패스와 표준 조건 관리가 필요한 현장에서 검토할 수 있습니다.

NCG CAM을 적용할 때는 단순 기능 소개보다 현장의 반복 작업을 먼저 봐야 합니다. 어떤 작업이 매번 반복되는지, 어떤 공구 조건이 표준화 가능한지, 어떤 검증 루틴이 필요한지, 작업지시서와 NC 데이터가 어떻게 현장으로 전달되는지를 함께 설계하면 도입 효과가 더 분명해집니다.

• NCG CAM은 반복 툴패스 생성과 3D 가공 조건 표준화가 필요한 현장에서 검토할 수 있습니다.
• HD솔루션즈는 CAD/CAM 기술지원 경험을 바탕으로 공구 조건과 검증 루틴 정리 범위를 함께 검토할 수 있습니다.
• CAM 데이터가 MES 작업지시와 연결되면 이론 시간과 실제 시간을 비교하는 기반이 됩니다.

도입 전 체크리스트

NCG CAM 툴패스 자동화를 검토하기 전에는 반복 작업과 예외 작업을 나누는 것이 좋습니다. 자동화 가능한 영역이 분명해야 도입 후 현장에서 실제 시간을 줄일 수 있습니다.

아래 항목을 먼저 점검하면 NCG CAM 적용 범위를 더 현실적으로 잡을 수 있습니다.

• 반복 빈도가 높은 가공 유형과 형상이 정리되어 있나요?
• 공구 조건, 절입량, 피치, 이송, 회전수 기준이 문서화되어 있나요?
• 황삭, 황잔삭, 정삭, 잔삭 템플릿을 나눌 수 있나요?
• 링크, 순서, 홀더 간섭, 잔삭 누락 검증 루틴이 있나요?
• NC 데이터와 작업지시서가 같은 기준으로 현장에 전달되나요?
• NCG CAM 표준 기능으로 가능한 범위와 현장 맞춤 설정이 필요한 범위를 나누었나요?
