NCG CAM 공구홀더 간섭 체크 5단계

NCG CAM 공구홀더 간섭 체크를 공구 조립체, 위험 형상, 공구 라이브러리, 툴패스 분리, 작업지시서 검증 결과 기준으로 정리합니다.

도입 요약

공구홀더 간섭은 작업자가 실제 가공 전에 가장 두려워하는 오류 중 하나입니다. CAM 화면에서는 공구 끝의 절삭 경로가 맞아 보여도, 실제 장비에서는 홀더나 척이 제품, 지그, 금형 벽면과 닿을 수 있습니다.

간섭 체크는 단순 안전 확인이 아니라 가공 전략을 조정하는 기준입니다. 공구 돌출 길이를 늘릴지, 더 긴 공구를 쓸지, 툴패스를 분리할지, 접근 방향을 바꿀지, 가공 순서를 조정할지 결정해야 합니다. 그래서 공구홀더 간섭 체크는 NC 데이터 출력 직전이 아니라 툴패스 설계 초기에 들어가야 합니다.

• 공구날 경로가 안전해도 홀더와 척이 간섭할 수 있습니다.
• 깊은 포켓, 높은 벽, 좁은 코너, 긴 돌출 공구가 필요한 형상에서 특히 중요합니다.
• 간섭 체크 결과는 공구 선택, 돌출 길이, 접근 방향, 툴패스 분리 기준으로 이어져야 합니다.

홀더 간섭은 공구 끝이 아니라 전체 조립체 문제입니다

CAM 검증에서 공구 끝만 보면 위험합니다. 실제 가공에서는 공구날, 샹크, 홀더, 척, 경우에 따라 스핀들 근처 형상까지 하나의 조립체로 움직입니다. 공구 끝은 지나가도 홀더 외경이 깊은 벽면에 닿으면 충돌이 발생합니다.

따라서 공구홀더 간섭 체크는 공구 길이만 길게 잡는 문제로 해결되지 않습니다. 공구 돌출을 늘리면 간섭 여유는 늘 수 있지만 강성이 낮아지고 진동과 표면 품질 문제가 생길 수 있습니다. 안전성과 가공 품질의 균형을 함께 봐야 합니다.

• 공구날, 샹크, 홀더, 척을 하나의 조립체로 보고 검증합니다.
• 돌출 길이를 늘리면 간섭은 줄 수 있지만 강성과 표면 품질이 흔들릴 수 있습니다.
• 홀더 간섭 체크는 안전성과 가공 품질을 동시에 판단하는 과정입니다.

1단계. 간섭 위험이 큰 형상을 먼저 찾습니다

모든 툴패스를 같은 깊이로 검증하기보다 위험 형상을 먼저 찾는 것이 좋습니다. 깊은 캐비티, 높은 수직벽, 좁은 포켓, 작은 코너, 지그와 가까운 영역, 언더컷 가능성이 있는 구간은 홀더 간섭 위험이 큽니다.

작업 전 모델을 보면서 공구 접근이 어려운 구간을 표시하면 검증 시간이 줄어듭니다. 이 구간은 공구 길이와 홀더 외경, 접근 방향, 안전 높이를 함께 확인해야 합니다. 위험 구간을 먼저 잡으면 불필요한 전체 재계산보다 실무 판단이 빨라집니다.

• 깊은 캐비티와 높은 벽면은 홀더 외경 간섭 가능성이 큽니다.
• 지그, 클램프, 소재 외곽과 가까운 영역도 함께 확인합니다.
• 위험 구간을 먼저 표시하면 검증 루틴이 짧고 명확해집니다.

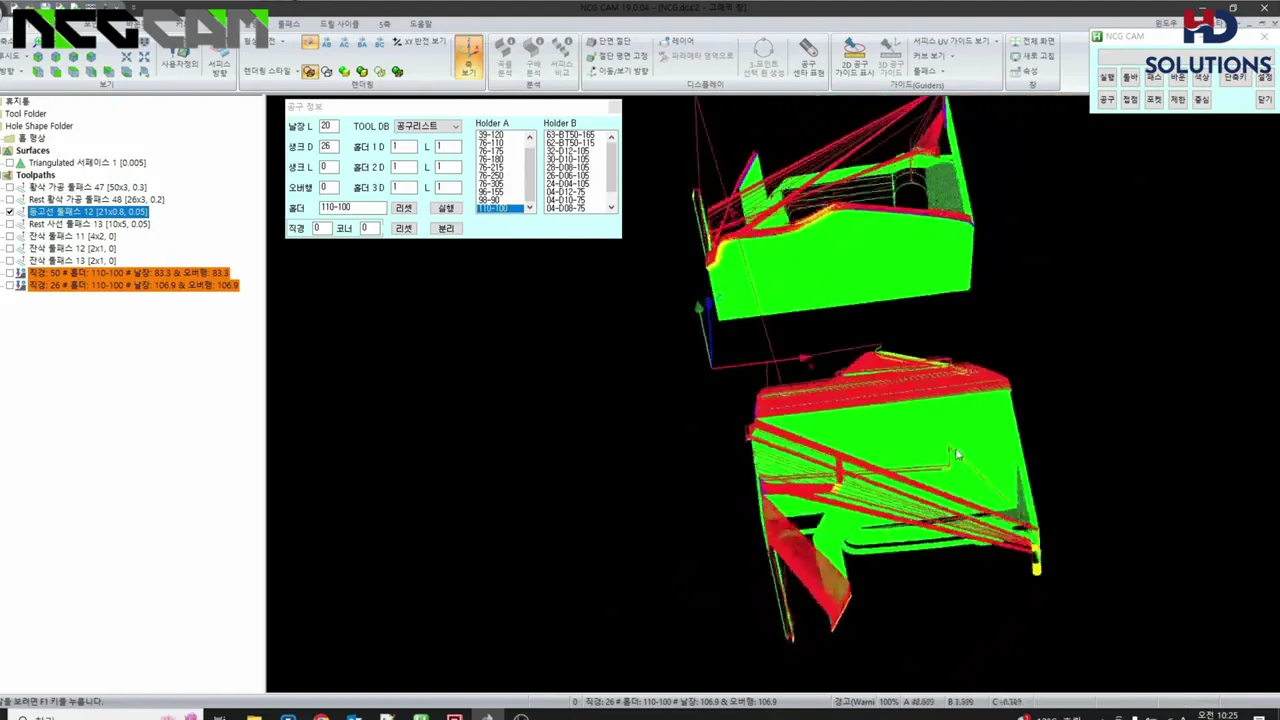

2단계. 공구와 홀더 데이터를 실제와 맞춥니다

간섭 체크의 정확도는 공구 라이브러리 품질에 달려 있습니다. 공구 길이, 날장, 샹크 직경, 홀더 외경, 홀더 길이, 돌출 길이가 실제 셋업과 다르면 CAM에서 안전하다고 나와도 현장에서는 충돌할 수 있습니다.

특히 임시 공구나 현장에서 조정한 돌출 길이가 CAM 데이터에 반영되지 않는 경우가 많습니다. 공구 라이브러리를 표준화하고, 작업지시서에 실제 돌출 길이와 홀더 정보를 함께 남겨야 간섭 체크 결과를 현장에서 신뢰할 수 있습니다.

• 공구 길이, 날장, 샹크, 홀더 외경, 돌출 길이를 실제 셋업과 맞춥니다.
• 현장 임시 변경이 CAM 데이터와 작업지시서에 반영되는지 확인합니다.
• 공구 라이브러리 표준화가 간섭 체크 신뢰도의 출발점입니다.

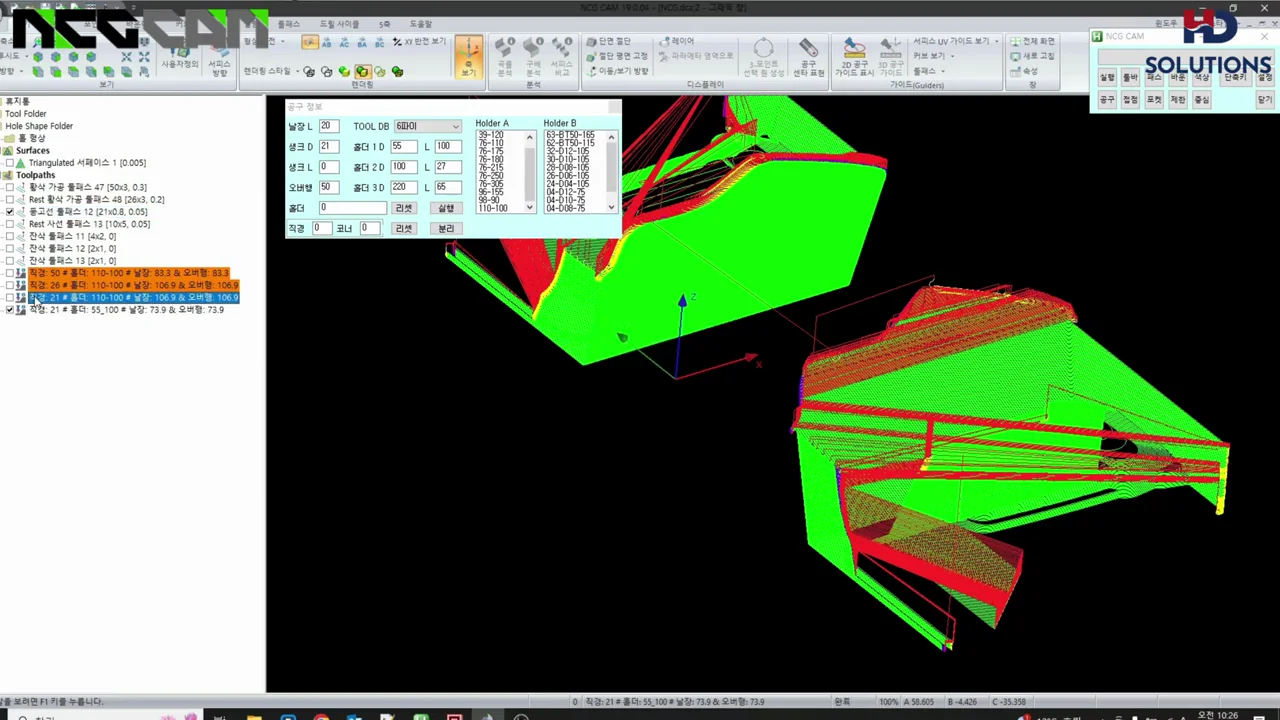

3단계. 간섭 구간은 툴패스 분리로 대응합니다

간섭이 발견되면 무조건 긴 공구로 바꾸기보다 툴패스를 분리할 수 있는지 먼저 봅니다. 안전한 구간은 기존 공구와 조건으로 가공하고, 위험 구간만 긴 공구나 다른 접근 방향으로 분리하면 전체 가공 안정성을 유지하기 쉽습니다.

툴패스 분리는 가공 시간과 품질을 함께 고려해야 합니다. 긴 공구를 모든 구간에 쓰면 진동과 표면 품질 문제가 생길 수 있고, 너무 잘게 분리하면 공구 교환과 링크 이동이 늘어납니다. 핵심은 위험 구간만 분리해 간섭을 피하면서 전체 시간을 과도하게 늘리지 않는 것입니다.

• 간섭 위험 구간만 별도 툴패스로 분리하는 방식을 검토합니다.
• 긴 공구 사용 범위를 최소화하면 강성과 표면 품질을 지키기 쉽습니다.
• 툴패스 분리 후 공구 교환, 링크 이동, 전체 시간을 다시 확인합니다.

4단계. 링크와 접근 방향까지 다시 검증합니다

간섭 체크는 절삭 구간만 보면 부족합니다. 공구가 절삭 구간으로 들어가고 나오는 링크 이동에서 홀더가 벽면이나 지그에 가까워질 수 있습니다. 특히 안전 높이를 낮추거나 링크 이동을 줄인 경우에는 접근과 이탈 경로를 다시 확인해야 합니다.

따라서 홀더 간섭 검증은 링크, 접근 방향, 리트랙트, 공구 교환 위치까지 포함해야 합니다. 툴패스 본 경로가 안전하더라도 링크에서 문제가 생기면 실제 가공은 멈출 수 있습니다.

• 절삭 구간뿐 아니라 접근과 이탈 링크를 함께 확인합니다.
• 안전 높이를 낮춘 경우 홀더 여유를 다시 검증합니다.
• 공구 교환 위치와 리트랙트 경로도 충돌 위험이 없는지 확인합니다.

5단계. 현장 작업지시서에 검증 결과를 남깁니다

CAM에서 간섭 체크를 했더라도 현장 작업자가 그 결과를 알 수 없으면 다시 확인이 반복됩니다. 어떤 공구를 어떤 돌출 길이로 써야 하는지, 어떤 구간이 홀더 간섭 위험 구간인지, 어떤 경로는 검증 완료되었는지 작업지시서에 남겨야 합니다.

검증 결과가 작업지시서에 남으면 현장 작업자는 셋업 기준을 더 빠르게 확인할 수 있고, 이후 문제가 생겼을 때 CAM 조건과 실제 셋업을 비교하기 쉽습니다. 이 데이터가 쌓이면 공구 라이브러리와 표준 조건 개선에도 도움이 됩니다.

• 검증 완료 여부, 위험 구간, 공구 돌출 길이를 작업지시서에 남깁니다.
• 현장 셋업 변경이 있으면 CAM 데이터와 작업지시서를 함께 갱신합니다.
• 검증 이력이 쌓이면 공구 라이브러리와 표준 조건 개선에 활용할 수 있습니다.

HD솔루션즈의 NCG CAM 적용 관점

HD솔루션즈는 CAD/CAM 기술지원 경험을 바탕으로 현장 가공 흐름에 맞는 CAM 적용 범위를 정리합니다. NCG CAM은 빠른 연산과 3D 가공 조건 설정, 다양한 CAD 호환성을 바탕으로 복잡한 형상의 툴패스 검증과 가공 시간 단축이 필요한 현장에서 검토할 수 있습니다.

공구홀더 간섭 체크 관점에서는 기능을 켜는 것보다 공구 라이브러리, 실제 셋업, 툴패스 분리 기준, 검증 결과 전달 방식을 함께 설계하는 것이 중요합니다. 이렇게 해야 CAM에서 안전하다고 판단한 데이터가 실제 장비에서도 신뢰를 얻을 수 있습니다.

• NCG CAM은 깊은 형상과 복잡한 3D 가공에서 홀더 간섭 검증 루틴을 구성하는 데 활용할 수 있습니다.
• HD솔루션즈는 공구 라이브러리와 현장 셋업 기준 정리를 함께 검토할 수 있습니다.
• 검증 결과를 작업지시서와 연결하면 현장 셋업 오류와 반복 확인을 줄일 수 있습니다.

도입 전 체크리스트

공구홀더 간섭 체크를 제대로 활용하려면 공구 데이터와 현장 셋업 기준이 먼저 맞아야 합니다. 아래 항목을 점검하면 NCG CAM 검증 루틴을 더 안정적으로 잡을 수 있습니다.

• 공구 길이, 날장, 샹크, 홀더 외경, 돌출 길이가 실제와 맞나요?
• 깊은 캐비티, 높은 벽면, 지그 근처 등 위험 구간을 미리 표시하나요?
• 간섭 구간만 별도 툴패스로 분리할 기준이 있나요?
• 링크 이동과 접근, 이탈 경로까지 홀더 여유를 검증하나요?
• 검증 결과와 공구 셋업 기준이 작업지시서에 남나요?
• 현장 셋업 변경 시 CAM 데이터와 작업지시서를 함께 갱신하나요?
