HDNAS 전극 가공 자동화 현장 데모 — 모델 등록부터 툴패스 자동 생성까지

HDNAS로 전극 모델을 불러와 프로세스를 지정하고 연산을 실행하면, NCG CAM이 황삭부터 정삭까지 툴패스를 자동으로 생성합니다. 실제 데모 화면을 단계별로 따라가며 전극 가공 자동화의 작동 방식을 정리했습니다.

HDNAS 데모는 무엇을 보여주는 영상인가

전극 가공은 같은 형태의 작업을 반복하면서도 모델마다 크기, 가공 높이, 공구 조건이 조금씩 달라 CAM 작업 시간이 쌓이는 공정입니다. HDNAS는 이 반복 판단을 표준 프로세스로 묶어, 등록한 전극 모델을 한 번에 불러와 NCG CAM에서 황삭부터 정삭까지 툴패스를 자동 생성하도록 만든 자동화 도구입니다.

이 글은 HDNAS 실제 사용 데모 영상을 화면 단위로 정리한 현장 기록입니다. 모델을 불러오는 순간부터 프로세스를 지정하고, 연산을 실행해 툴패스를 검증하기까지의 흐름을 캡처와 함께 따라가면, 전극 가공 자동화가 현장에서 실제로 어떻게 작동하는지 감을 잡을 수 있습니다.

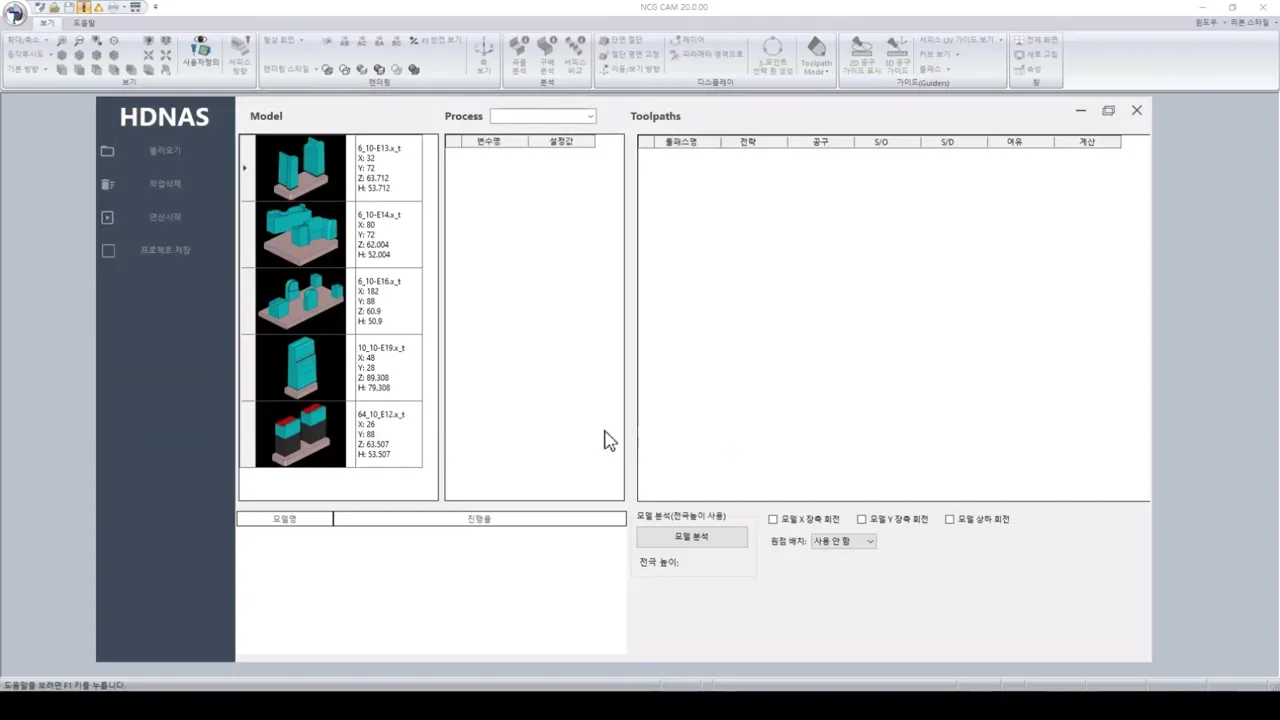

1. 전극 모델을 불러오면 크기와 가공 높이가 한눈에 보입니다

HDNAS에서 모델링 데이터를 불러오면 등록된 전극 모델이 화면에 목록으로 표시됩니다. 각 모델은 3D 이미지와 함께 모델명, X·Y·Z 크기, 가공 높이(H)까지 함께 보이기 때문에, 작업자는 별도 도면을 열지 않고도 어떤 전극을 어떤 조건으로 가공해야 하는지 바로 확인할 수 있습니다.

목록 방식으로 여러 전극을 한 번에 등록해 두는 구조라, 개별 파일을 하나씩 열어 확인하던 반복 작업이 사라집니다.

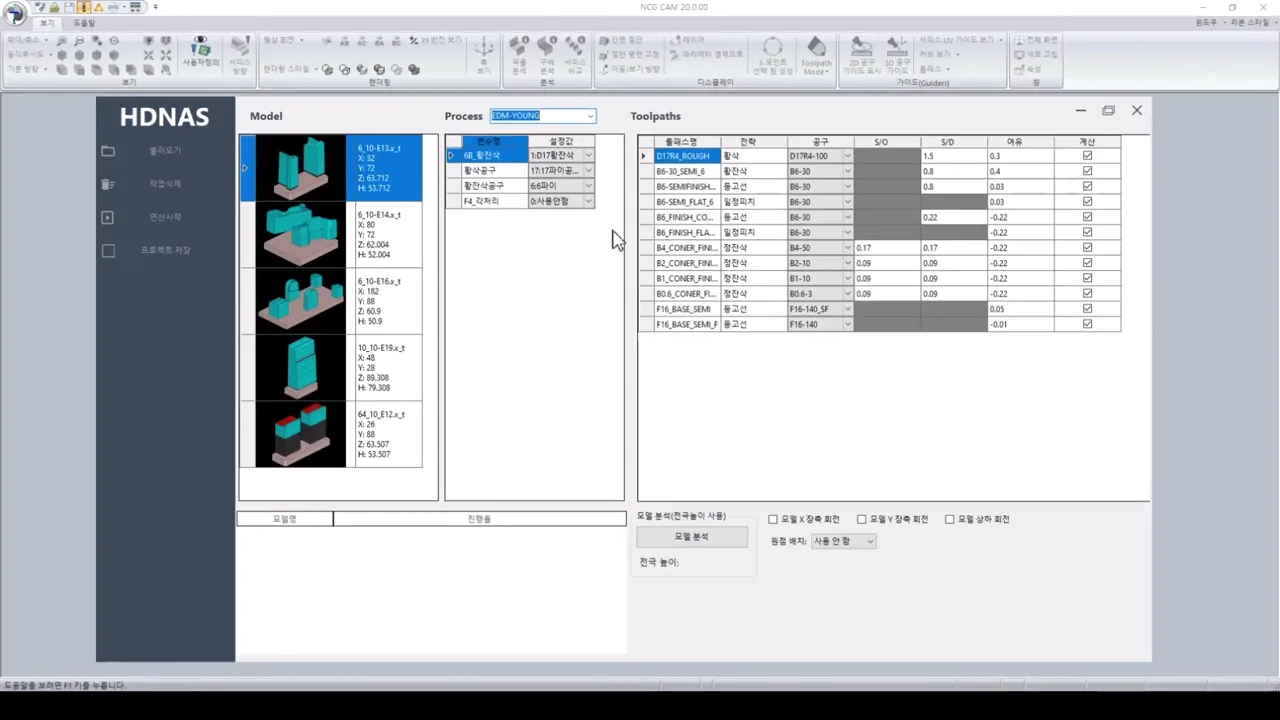

2. 프로세스를 선택하면 툴패스가 자동으로 지정됩니다

모델을 선택한 뒤 프로세스 리스트를 열면, 프로세스 디자이너에서 미리 정의해 둔 가공 프로세스가 나타납니다. 사용할 프로세스를 고르면 해당 공정에 맞는 툴패스가 자동으로 지정됩니다.

모델마다 조건이 다른 부분은 변수 리스트에서 조정합니다. 데모에서는 가공 깊이가 깊은 모델의 공구를 바꾸고, 각 처리 구간을 변수로 설정해 모델별 차이를 반영했습니다. 조정한 내용은 곧바로 툴패스 창에 반영되어, 변경된 공구와 각 처리 툴패스가 추가된 것을 그 자리에서 확인할 수 있습니다.

• 프로세스는 프로세스 디자이너에서 표준 양식으로 미리 정의해 둡니다.
• 프로세스를 고르면 황삭·황잔삭·중삭·정삭 툴패스가 자동으로 배치됩니다.
• 모델별 차이(공구 변경, 각 처리 구간)는 변수 리스트에서 조정합니다.
• 조정 결과는 툴패스 창에 즉시 반영되어 바로 검증할 수 있습니다.

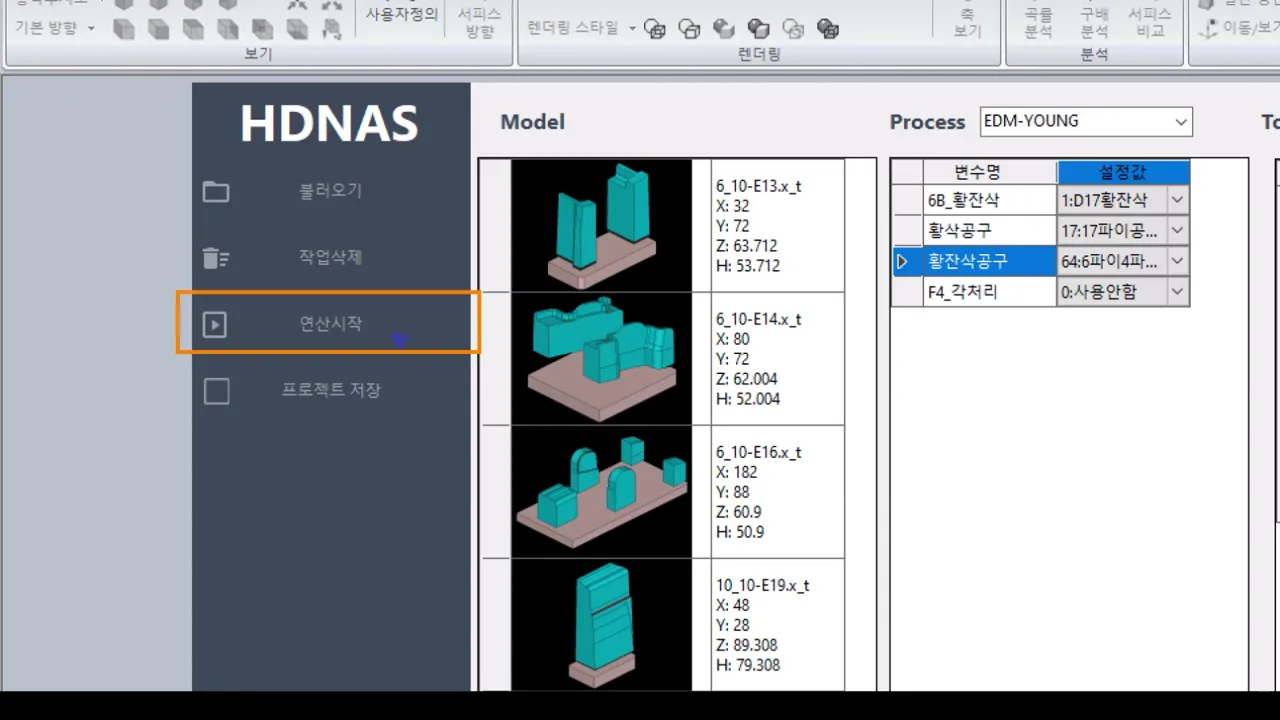

3. 연산 시작 한 번으로 NCG CAM이 자동 실행됩니다

모든 모델에 프로세스 설정이 끝나면 연산 시작 버튼을 누릅니다. 그러면 NCG CAM이 자동으로 실행되면서 등록된 모델을 모두 불러와, 황삭에서 정삭까지 지정된 가공 데이터를 순서대로 생성합니다.

HDNAS의 가장 큰 특징은 속도입니다. 병렬 연산과 멀티스레딩을 지원해 여러 전극의 툴패스를 신속하게 생성합니다. 또한 프로세스 디자이너로 사용자 맞춤형 가공 프로세스를 만들어 두면, 같은 유형의 전극 작업을 표준화해 반복 셋업을 크게 줄일 수 있습니다.

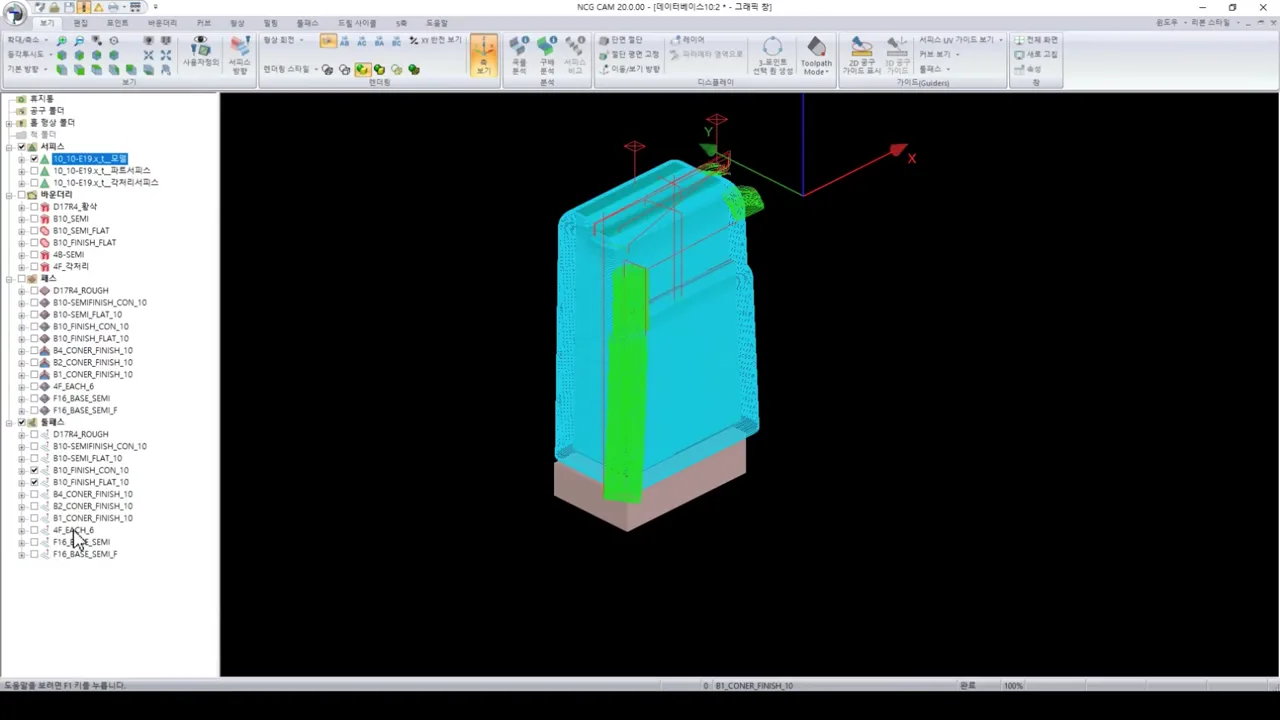

4. 황삭부터 정삭까지 생성된 툴패스를 바로 검증합니다

연산이 끝나면 생성된 툴패스를 NCG CAM에서 그대로 확인합니다. 황삭, 황잔삭, 중삭, 정삭 순서로 만들어진 툴패스를 모델별로 열어볼 수 있고, 공구 변경과 각 처리를 적용한 모델은 설정한 조건이 정확히 반영됐는지 시각적으로 검증할 수 있습니다.

모델 등록부터 툴패스 생성, 검증까지가 하나의 흐름으로 이어지기 때문에, 전극 가공에 들어가는 CAM 준비 시간을 줄이면서도 표준화된 가공 데이터를 안정적으로 확보할 수 있습니다.
