HDNAS의 기본 동작 방식 — 표준 DB 기반 자동화

HDNAS는 전극 가공 자동화를 위한 프로그램으로, 동작 원리는 간단합니다. 먼저 표준 DB(데이터베이스)를 생성해 두고, 작업 시에는 원하는 DB를 선택하는 것만으로 가공 데이터가 생성됩니다.

이 방식의 핵심은 다양한 가공 전략을 표준화할 수 있다는 점입니다. 고객 맞춤형 데이터베이스를 만들어 두면 이후에는 바로 불러와 사용할 수 있으므로, 작업자마다 다른 방식으로 공정을 설정하는 데서 오는 편차를 줄일 수 있습니다. 현장에서는 이것이 생산성 향상과 품질 안정화로 이어집니다. 프로세스가 표준화·자동화되면 간단한 선택만으로 자동 실행이 가능하고, 신속한 납기 대응과 인수인계 문제 해결에도 도움이 됩니다.

두 가지 버전 — 프로세스 디자이너와 사용자 버전

HDNAS는 역할에 따라 두 가지 버전으로 구성됩니다.

프로세스 디자이너 버전

가공 공정을 설계하는 쪽에서 사용하는 버전입니다. 여기에서 가공 공정 설계, 툴패스 설정, 공구 정보, 표준 가공 조건을 정의합니다.

• 가공 공정 설계
• 툴패스 설정
• 공구 정보
• 표준 가공 조건

즉, 현장의 노하우와 가공 전략을 표준 DB 형태로 만들어 두는 단계입니다. 숙련자의 공정 설계가 DB로 축적되므로, 담당자가 바뀌어도 동일한 기준으로 가공 데이터를 만들 수 있습니다.

사용자 버전

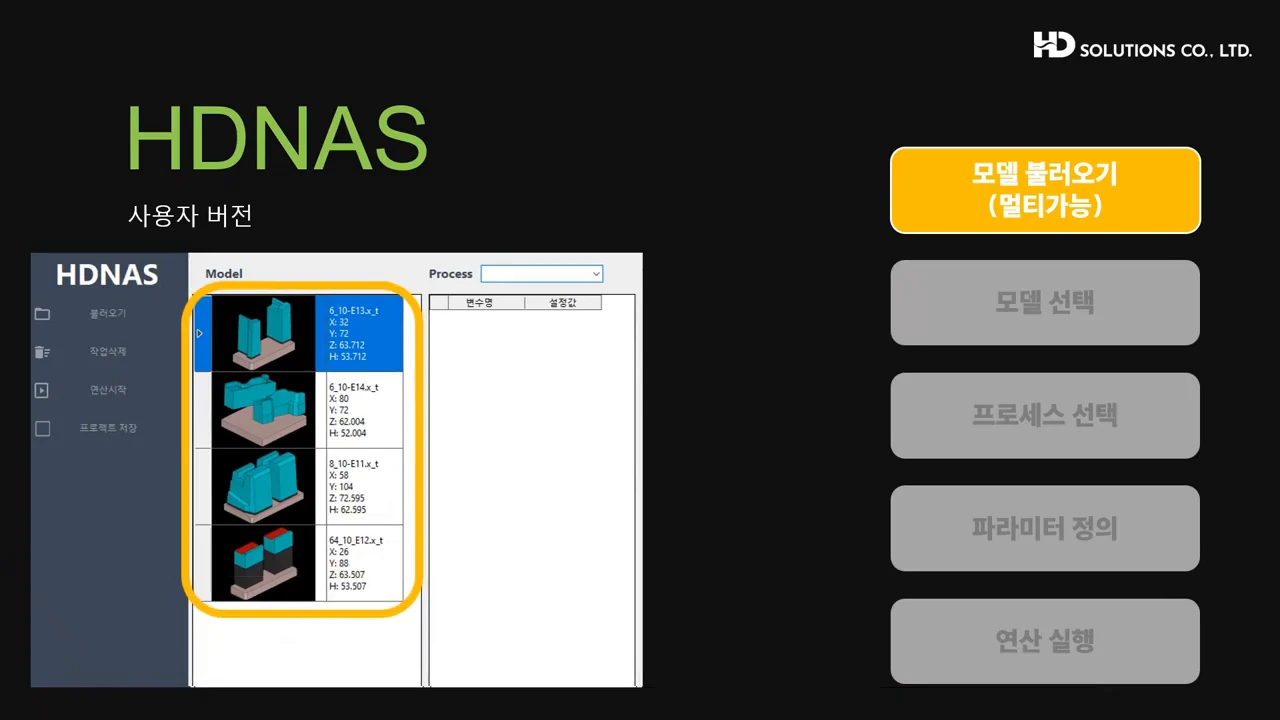

프로세스 디자이너에서 만들어 둔 DB를 선택해 실제 가공 데이터를 생성하는 버전입니다. 단일 모델뿐 아니라 다중 모델링 데이터도 함께 불러올 수 있으며, 불러온 모델(전극)마다 X·Y·Z 크기와 가공 높이(H)가 함께 표시되어 작업 대상 확인이 수월합니다.

사용자 버전의 작업 흐름

• 모델 불러오기 — 단일 또는 다중(멀티) 모델링 데이터를 불러옵니다.
• 모델 선택 — 작업할 모델을 선택합니다.
• 프로세스 선택 — 프로세스 리스트 창에서 프로세스 디자이너가 작업한 DB 리스트를 확인하고 사용할 프로세스를 지정합니다.
• 자동 표시 확인 — 프로세스를 지정하면 파라미터 창과 툴패스가 자동으로 나타납니다.
• 연산 시작 — 연산 시작 버튼을 클릭하면 실행됩니다.

작업자가 직접 공정을 설계하거나 조건을 입력하는 과정 없이, 모델과 프로세스를 선택하는 것만으로 가공 데이터 생성까지 이어지는 구조입니다. 현장 실무자 입장에서는 익혀야 할 조작이 단순해지고, 동일한 프로세스를 선택하면 누가 작업하든 같은 결과가 나온다는 점이 실질적인 장점입니다.

정리

HDNAS는 전극 가공 공정을 표준 DB로 정의해 두고, 선택만으로 가공 데이터를 자동 생성하는 자동화 프로그램입니다. 프로세스 디자이너 버전에서 가공 공정·툴패스·공구 정보·표준 가공 조건을 정의하고, 사용자 버전에서는 모델과 프로세스를 선택해 연산을 실행하는 단순한 흐름으로 운영됩니다. 이를 통해 프로세스 표준화·자동화, 생산성 향상과 품질 안정화, 신속한 납기 대응과 인수인계 문제 해결을 기대할 수 있습니다.
