ESPRIT EDGE 서브 스핀들 가공 — 셋팅 순서가 핵심입니다

서브 스핀들 가공은 셋팅 순서가 결과를 좌우합니다. ESPRIT EDGE에서 소재 이관부터 메인/서브 터닝까지를 시뮬레이션으로 검증하는 흐름을 정리합니다.

서브 스핀들 가공이란

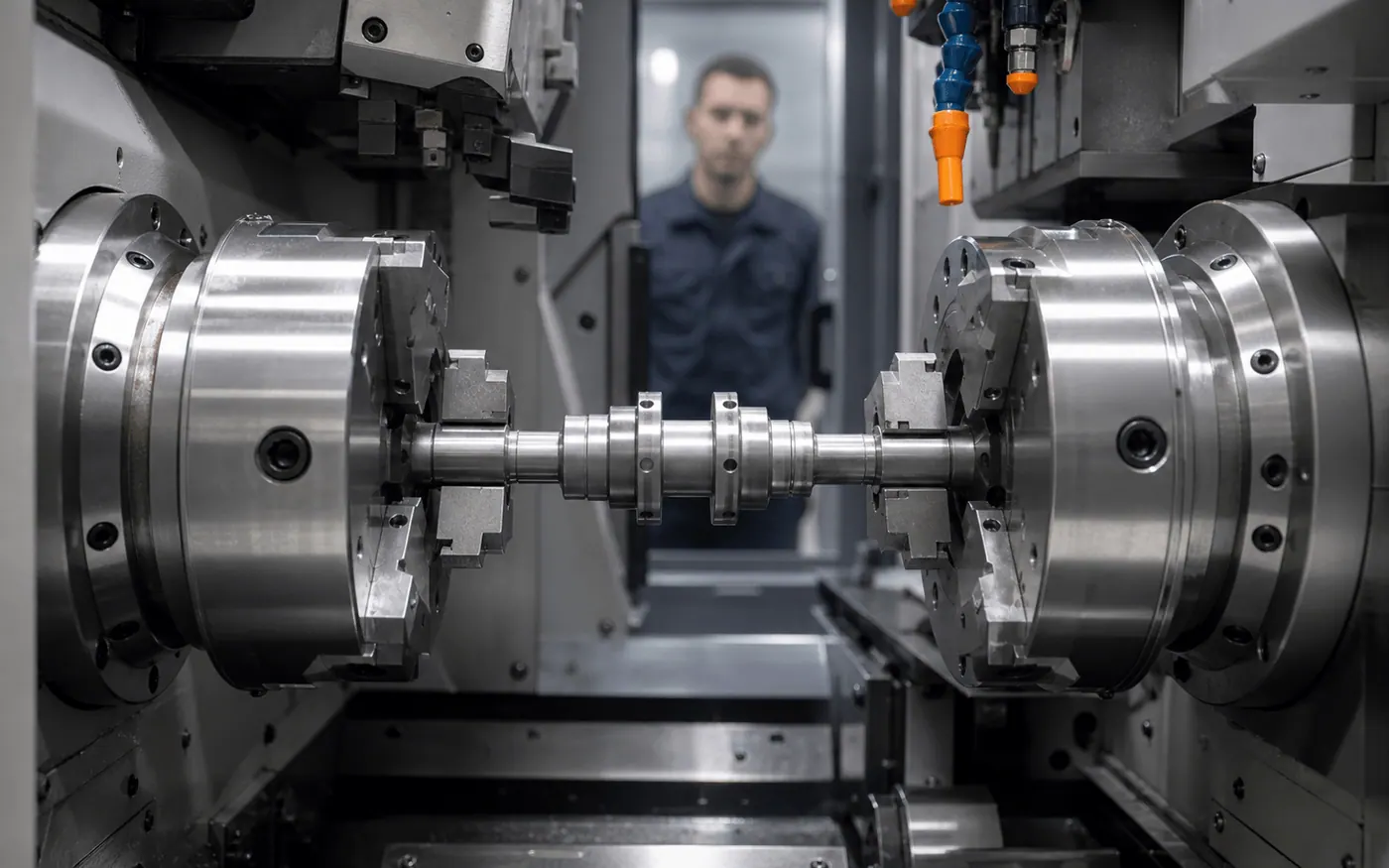

서브 스핀들 가공은 메인 스핀들에서 소재의 한쪽 면을 먼저 가공한 뒤, 소재를 서브 스핀들로 전달(이관)하여 반대편을 이어서 가공하는 방식입니다. 한 번의 셋업으로 양쪽 면을 모두 가공할 수 있어 소재를 다시 물리는 재척(재장착) 작업을 줄일 수 있고, 재척이 줄면 셋업 시간과 재장착 과정에서 생길 수 있는 오차 요인도 함께 줄어듭니다.

데모에서 확인하는 내용

이번 데모는 음성 내레이션 없이 시뮬레이션 화면으로 진행되며, 홀더를 포함한 공구 조립체가 반영된 상태, 메인 스핀들에서 서브 스핀들로 소재가 전달되는 이관 과정, 메인 측과 서브 측 각각에서 진행되는 터닝 툴패스를 확인할 수 있습니다. 공구 조립체와 소재, 이관 동작까지 포함해 시뮬레이션하기 때문에 실제 가공에 가까운 조건에서 전체 흐름을 검증할 수 있습니다.

왜 셋팅 순서가 중요한가

서브 스핀들 가공에서는 셋팅 순서가 결과를 좌우합니다. 홀더를 포함한 공구 세팅, 메인에서 서브로 소재를 넘기는 이관 시점과 동작, 각 스핀들 기준의 좌표계와 척 설정 — 이 세 가지의 순서와 정합성이 핵심입니다. 이관 시점이나 좌표 기준이 어긋나면 실물 가공에서 충돌·간섭으로 이어질 수 있습니다.

시뮬레이션으로 순서를 미리 검증합니다

ESPRIT EDGE에서는 소재 이관을 포함한 전체 가공 흐름을 시뮬레이션으로 확인할 수 있어, 충돌·간섭 여부를 실물 가공 전에 미리 점검할 수 있습니다. CAM 단계에서 셋팅 순서를 한 번 검증해 두면 기계 앞에서 시행착오를 겪는 대신 화면에서 문제를 발견하고 수정할 수 있습니다. 이것이 서브 스핀들 가공에서 충돌·오류를 줄이는 가장 현실적인 방법입니다.
