ESPRIT CAM 외경과 단면 가공 가이드

ESPRIT CAM 외경과 단면 가공을 선삭 좌표, 기준면 정리, 외경 여유, 공구와 인서트, 진입 방향, 반복 실수 체크 기준으로 설명합니다.

도입 요약

외경과 단면 가공은 선삭 공정의 출발점입니다. 단면은 기준면을 만들고, 외경은 직경과 길이 방향 형상을 정리합니다. 기본 공정이지만 좌표, 공구 방향, 진입과 이탈, 절삭 여유를 잘못 잡으면 표면 품질과 치수 안정성이 흔들릴 수 있습니다.

ESPRIT CAM에서 외경과 단면 가공을 익힐 때는 기능 버튼보다 공정의 목적을 먼저 이해해야 합니다. 어떤 면을 기준으로 만들고, 어느 방향으로 공구가 접근하며, 얼마의 여유를 남기고, 마지막 패스를 어떻게 정리할지 순서대로 보는 것이 좋습니다.

• 단면 가공은 기준면을 만드는 공정입니다.
• 외경 가공은 직경과 길이 방향 형상을 안정적으로 정리하는 공정입니다.
• 좌표와 공구 방향이 맞아야 이후 선삭 공정도 안정됩니다.

외경과 단면은 선삭 공정의 기준을 만드는 작업입니다

단면과 외경은 단순히 소재를 깎는 공정이 아니라 다음 작업의 기준을 만드는 단계입니다. 단면이 깨끗하게 정리되어야 길이 방향 기준이 생기고, 외경이 안정되어야 홈이나 나사, 추가 선삭 공정이 이어집니다.

그래서 초보 실습에서는 속도보다 기준을 확인하는 순서가 중요합니다. 원점, 소재 여유, 공구 접근 방향, 마지막 패스, 이탈 방향을 차례로 확인하면 실수를 줄일 수 있습니다.

• 단면 가공으로 길이 기준을 먼저 만듭니다.
• 외경 가공으로 직경 기준과 표면 품질을 정리합니다.
• 기본 공정의 기준이 뒤 공정의 정확도에 영향을 줍니다.

1단계. 소재와 원점 기준을 먼저 맞춥니다

외경과 단면 가공을 시작하기 전에는 소재 길이와 원점 기준을 먼저 맞춰야 합니다. 소재가 척에서 얼마나 나와 있는지, 단면 절삭 여유가 얼마인지, Z축 기준을 어디에 둘지 확인합니다.

이 기준이 흔들리면 단면 가공 후 길이가 맞지 않거나 외경 패스가 예상보다 길어질 수 있습니다. CAM 화면의 모델 기준과 현장 셋업 기준을 같은 언어로 맞춰야 합니다.

• 소재 길이와 척 파지 기준을 확인합니다.
• Z축 원점과 단면 여유를 먼저 정합니다.
• 모델 기준과 현장 셋업 기준이 일치해야 합니다.

2단계. 단면 가공으로 기준면을 정리합니다

단면 가공은 소재 끝단을 정리하고 길이 방향 기준면을 만드는 공정입니다. 공구가 어느 방향에서 들어오고, 어디까지 절삭하며, 이탈을 어떻게 할지 정해야 합니다.

단면 가공에서 과도한 절입을 주면 공구 부담이 커지고, 너무 보수적으로 잡으면 패스가 늘어납니다. 소재 상태와 공구 조건을 보고 안정적인 기준면을 만드는 것이 핵심입니다.

• 단면 절삭 방향과 이탈 방향을 확인합니다.
• 단면 여유와 마지막 패스를 구분합니다.
• 기준면이 만들어진 뒤 외경 가공을 이어가는 흐름이 좋습니다.

3단계. 외경 가공은 여유와 마무리 패스를 나눕니다

외경 가공은 직경 방향 형상을 만드는 공정입니다. 황삭 패스에서 소재를 안정적으로 제거하고, 마무리 패스에서 치수와 표면 품질을 맞추는 방식으로 나눠 보는 것이 좋습니다.

여유를 너무 많이 남기면 마무리 시간이 늘고, 너무 적게 남기면 품질이 흔들릴 수 있습니다. 공구와 소재, 장비 강성을 기준으로 여유와 패스를 정리해야 합니다.

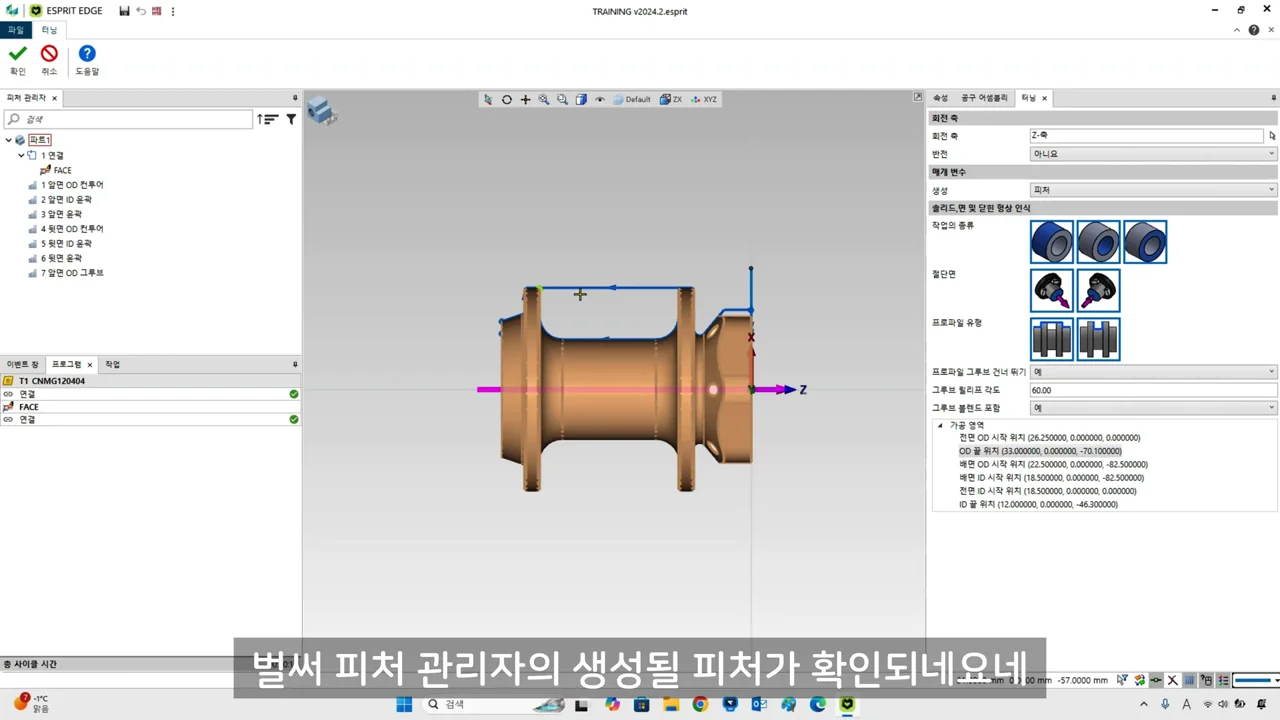

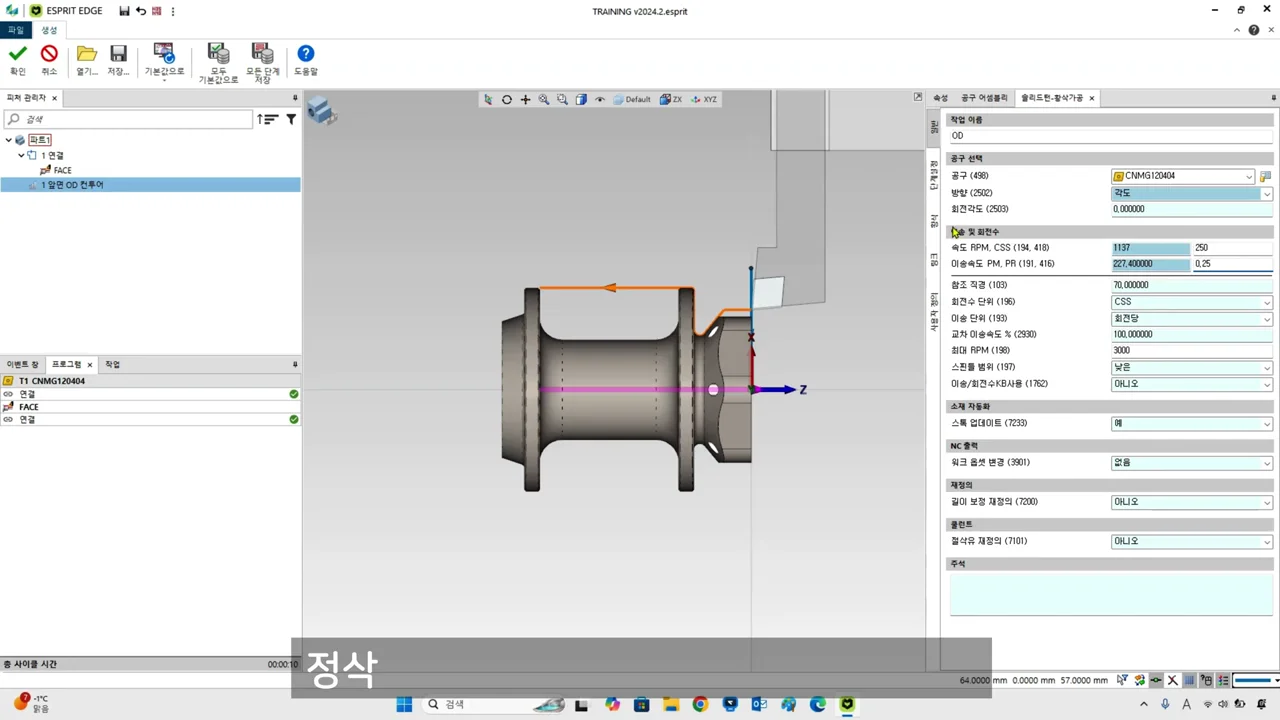

• 외경 황삭과 마무리 패스를 분리해 봅니다.
• 직경 여유와 길이 방향 여유를 함께 확인합니다.
• 마지막 패스는 치수와 표면 품질 기준으로 조정합니다.

4단계. 공구와 인서트 방향을 확인합니다

선삭 공구는 공구 형상과 인서트 방향이 중요합니다. 외경용 공구인지 단면용 공구인지, 접근 각도가 맞는지, 홀더가 소재나 척과 간섭하지 않는지 확인해야 합니다.

공구 방향이 잘못되면 CAM에서는 패스가 생성되어도 실제 장비에서는 절삭이 불안정하거나 접근 자체가 어려울 수 있습니다. 특히 실습 초반에는 공구 그림과 실제 장착 방향을 같이 보는 것이 좋습니다.

• 외경용 공구와 단면용 공구의 역할을 구분합니다.
• 인서트 방향과 접근 각도를 실제 장착 기준으로 확인합니다.
• 척과 소재 주변의 홀더 간섭을 함께 봅니다.

5단계. 반복 실수는 체크리스트로 줄입니다

외경과 단면 가공에서 반복되는 실수는 대부분 기준 확인 누락에서 생깁니다. 원점, 소재 여유, 공구 방향, 마지막 패스, 이탈 방향을 매번 확인하면 같은 오류를 줄일 수 있습니다.

실습 콘텐츠라면 한 번 따라 하는 데서 끝내지 말고 작업자가 다음 작업에서도 쓸 수 있는 체크리스트로 남기는 것이 좋습니다.

• 원점과 소재 여유를 먼저 확인합니다.
• 공구 방향과 마지막 패스 조건을 확인합니다.
• 작업지시서에 실습 기준을 짧게 남깁니다.

HD솔루션즈의 ESPRIT CAM 적용 관점

HD솔루션즈는 ESPRIT CAM 교육과 적용에서 기본 공정을 가볍게 보지 않습니다. 외경과 단면처럼 기본이 되는 공정에서 좌표, 공구, 패스, 검증 습관이 잡혀야 턴밀과 복합 공정으로 확장할 수 있습니다.

기본 실습을 문서화하면 신규 작업자 교육과 현장 표준화에 도움이 됩니다. HD솔루션즈는 장비와 공정 수준에 맞춰 ESPRIT CAM 실습 흐름과 적용 기준을 정리하는 방향을 제안할 수 있습니다.

• 기본 선삭 공정에서 좌표와 공구 기준을 먼저 잡습니다.
• 실습 내용을 현장 체크리스트로 연결합니다.
• 기본 공정이 안정되어야 턴밀과 복합 공정으로 확장할 수 있습니다.

도입 전 체크리스트

ESPRIT CAM 외경과 단면 가공 실습을 준비하려면 대표 소재와 장비, 공구를 먼저 정해야 합니다. 실습 모델이 너무 복잡하면 기본 기준을 익히기 어렵고, 너무 단순하면 현장 적용성이 떨어질 수 있습니다.

외경과 단면은 반복 교육 콘텐츠로 만들기 좋기 때문에 작업지시서와 체크리스트까지 함께 정리하는 것이 좋습니다.

• 실습용 소재, 공구, 장비 기준을 정합니다.
• 원점, 단면 여유, 외경 여유 기준을 문서화합니다.
• 반복 실수 항목을 체크리스트로 남깁니다.
