NCG CAM V20 새 기능 총정리 — 현장에서 달라지는 점

NCG CAM V20은 신기능 추가와 API 개발에 중점을 둔 업데이트입니다. 황삭 공구부터 측정 기능까지 여러 항목이 새로 추가·개선됐고, 특히 펜슬(잔삭) 패스 연산이 약 54초에서 약 8초로 빨라졌습니다. 실제 가공 현장에 영향을 주는 주요 변경 사항을 실무자 관점에서 정리합니다.

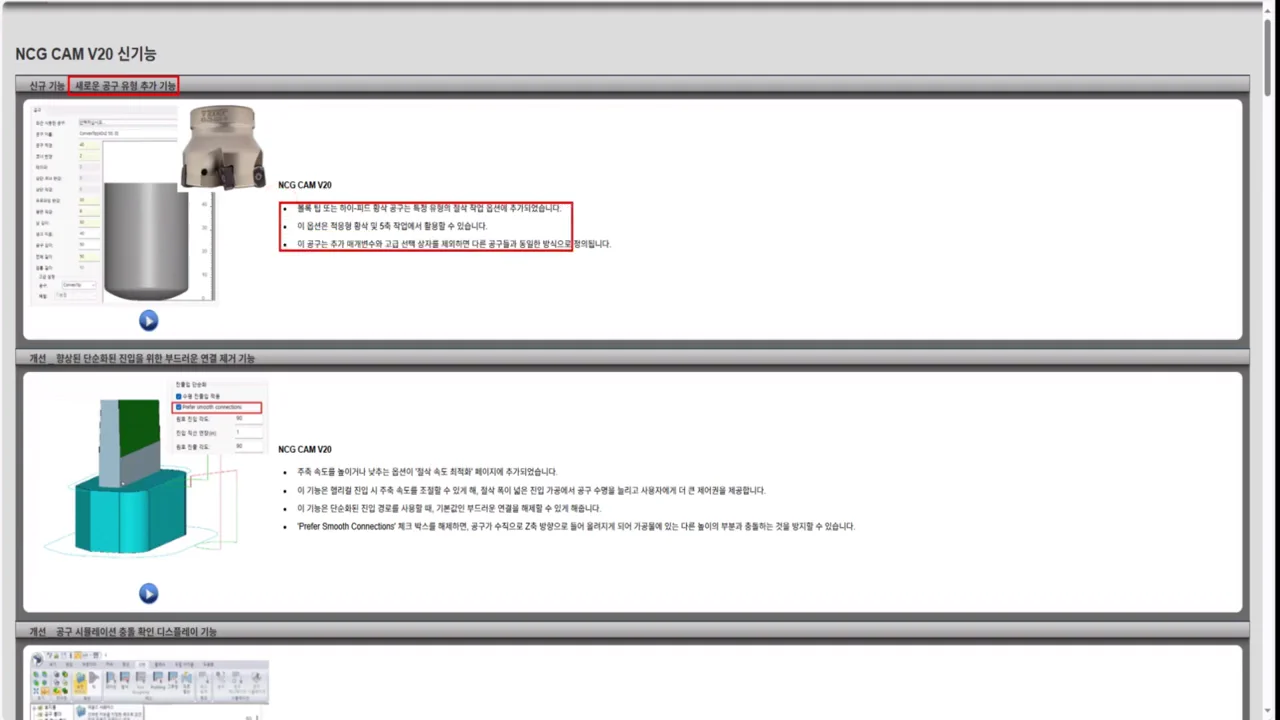

황삭용 커터 공구 추가 — 더 정밀한 여유값 설정

V20에서는 황삭용 커터 공구가 새로 추가됐습니다. 황삭 및 황잔삭 가공 시 기존 공구 대비 더 정밀한 여유값(오프셋) 설정이 가능해졌고, 결과적으로 가공 품질이 향상됩니다.

여유값을 세밀하게 제어할 수 있다는 것은 정삭 단계에 남기는 소재량을 의도한 대로 관리할 수 있다는 의미입니다. 황삭 단계의 품질 편차가 줄면 이후 공정의 부담도 함께 줄어듭니다.

링크 개선과 최적화 — 급속 이동 최소화

툴패스 생성 시 등고선과 동일한 조건으로 링크를 생성할 수 있게 됐습니다. 패스 본체와 링크가 서로 다른 조건으로 만들어지던 부분이 일관된 조건으로 통일되면서, 툴패스 전체의 조건 관리가 한결 단순해집니다.

또한 새로운 알고리즘이 적용되어 급속 이동(공중 이동) 구간을 최소화하고 경로를 최적화합니다. 불필요한 공중 이동이 줄어들면 그만큼 가공 시간 낭비가 줄어들기 때문에, 사이클 타임 관점에서 실질적인 이점이 있습니다.

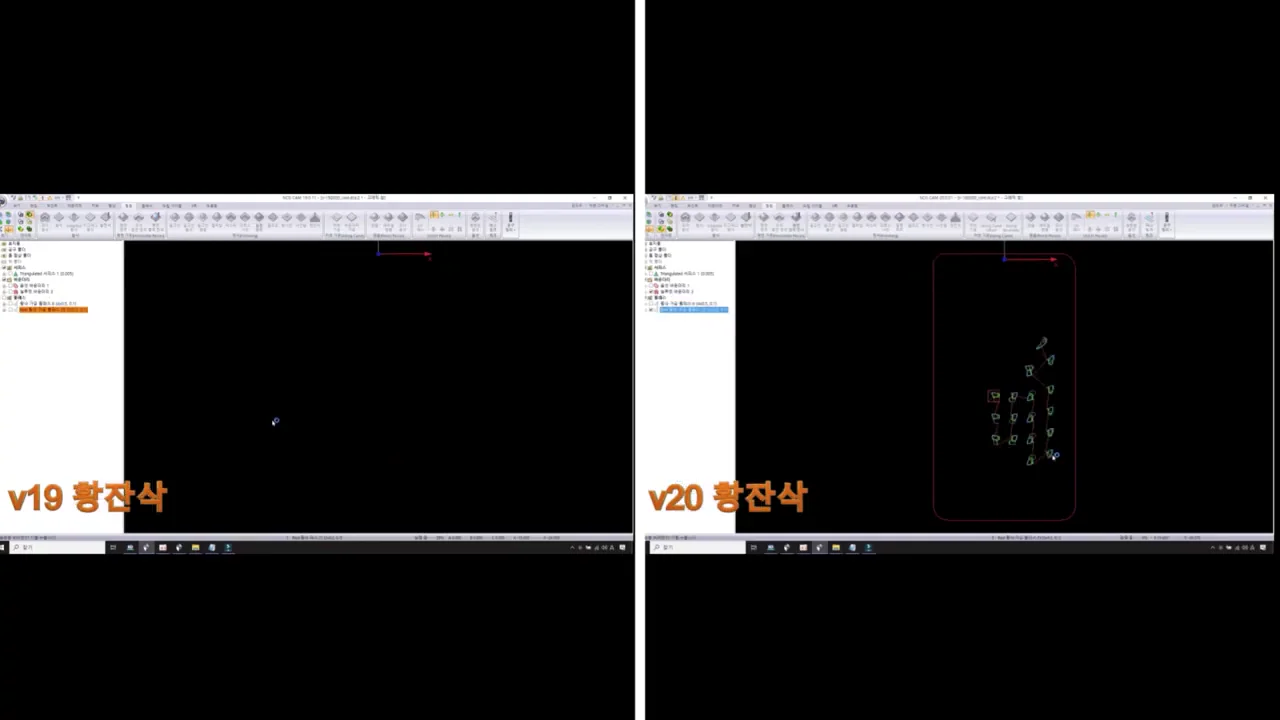

황잔삭 툴패스 개선 — V19 대비 링크 품질 향상

황잔삭 툴패스는 전 버전(V19)과의 비교 테스트를 통해 링크 품질이 향상된 것이 확인됐습니다. 별도의 설정 변경 없이 버전 업그레이드만으로 툴패스 품질이 개선되는 항목입니다.

펜슬 패스 연산 개선 — 약 54초에서 약 8초로

V20에서 체감이 가장 큰 항목입니다. 펜슬(잔삭) 패스에 새로운 연산 알고리즘이 추가되어 속도와 품질이 함께 개선됐습니다. 볼 공구와 플랫 공구 모두에서 연산 속도가 크게 빨라졌습니다.

실측 비교에서는 동일 데이터 기준으로 연산 시간이 V19 약 54초에서 V20 약 8초로 단축됐습니다. 약 6~7배 빨라진 수치입니다(데모 영상은 4배속 재생으로 비교). 속도만 빨라진 것이 아니라 패스 품질도 함께 개선됐습니다.

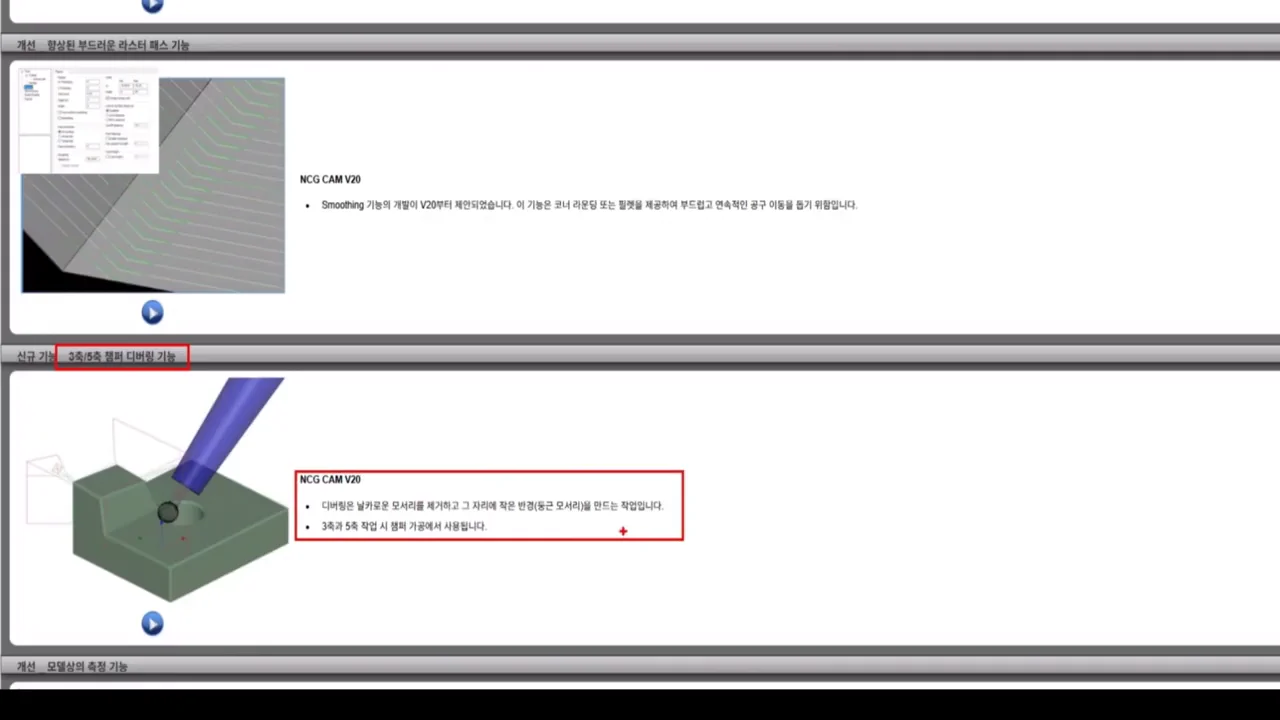

라스트 패스 스무싱과 디버링 추가

마지막 패스에 스무싱(코너 스무싱) 기능이 추가됐습니다. 코너 구간에서 발생하는 공구 파손과 코너 찍힘 현상을 줄여줍니다. 코너 손상은 공구 교체 비용뿐 아니라 워크피스 수정 작업으로 이어지는 문제이기 때문에, 마지막 패스에서 이를 예방할 수 있다는 점은 후가공 부담을 직접 줄여줍니다.

함께 추가된 디버링 기능은 3축 또는 5축에서 버(burr)를 제거합니다. 수작업으로 처리하던 버 제거를 CAM 툴패스로 다룰 수 있게 되면서, 가공 후 수정 작업의 비중을 줄일 수 있습니다.

측정 기능 개선

신규 측정 아이콘이 추가되어 더 정확한 측정이 가능하도록 개선됐습니다. 가공 후 검증 루틴을 CAM 환경 안에서 처리하는 데 도움이 되는 변경입니다.

정리

NCG CAM V20의 핵심은 세 가지로 요약됩니다. ① 속도 — 펜슬 패스 연산이 약 54초에서 약 8초로 단축되어 반복 작업의 대기 시간이 크게 줄었습니다. ② 품질 — 황삭용 커터 공구의 정밀한 여유값 설정, 링크 최적화, 라스트 패스 스무싱으로 툴패스 품질과 가공 안정성이 향상됐습니다. ③ 공정 범위 확장 — 디버링과 측정 기능 개선으로 버 제거·검증까지 CAM 안에서 다룰 수 있는 범위가 넓어졌습니다.
